Le Armoniche negli impianti elettrici : cosa sono e come si creano

Cosa sono le Armoniche

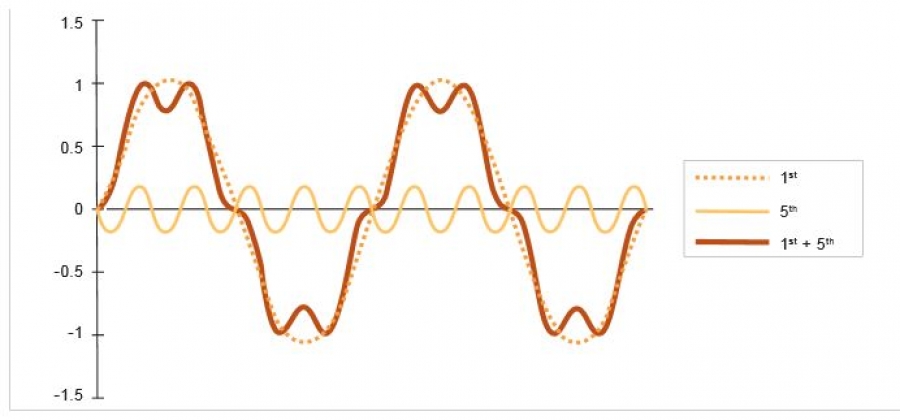

Le Armoniche sono Correnti elettriche o Tensioni elettriche sinusoidali che hanno una frequenza pari a un multiplo intero della frequenza del sistema di distribuzione ( 50Hz in Italia ) , denominata frequenza fondamentale. Esse, sovrapponendosi rispettivamente alla Corrente Fondamentale e alla Tensione Fondamentale provocano la distorsione della forma d’onda.

Quando si alimenta un’apparecchiatura elettrica in alternata, ci si aspetta che essendo la tensione di forma sinusoidale, anche la corrente assorbita dal carico sia sinusoidale; ciò però, purtroppo, è vero solo per alcuni tipi di carichi che sono detti carichi lineari , ovvero quei carichi dove la relazione che lega l’ingresso e l’uscita (e quindi tensione e corrente), sia rappresentata da una retta. Oggi invece, con l’avvento di nuove tecnologie nell'industria , nel terziario e anche in ambito civile , è sempre più diffusa la presenza di un’altra tipologia di carichi, che sono detti carichi non lineari nei quali la relazione tra corrente e tensione non è più rappresentata da una retta.

La causa principale delle armoniche risiede proprio nel fatto che nella maggior parte degli impianti si fa uso di apparecchiature che utilizzano l’Elettronica di Potenza ( Carichi Non Lineari ) , come Inverter , UPS , macchine a controllo numerico. In generale, la rete fornisce un’alimentazione di 50/60 Hz di tensione sinusoidale e la forma d’onda della corrente fornita dalla sorgente in risposta al fabbisogno del carico, dipende dal tipo di carico :

- in caso di carichi lineari, la corrente assorbita è sinusoidale e ha la stessa frequenza della tensione ( può essere al massimo sfasata di certo angolo ø rispetto alla tensione , detto sfasamento e determinando un altro problema di qualità dell'energia elettrica . Lo sfasamento deve essere infatti contenuto entro certi valori : il fattore di potenza , che si calcola come cosø deve essere sopra il valore 0.9 , altrimenti l'ente erogatore può applicare una penale in bolletta ) ; la legge di Ohm stabilisce un rapporto lineare tra la Tensione e la Corrente ( V=R*I ) con un coefficiente costante , ovvero l’impedenza del carico;
- nel caso di carichi non lineari, la corrente assorbita dal carico è periodica ma non sinusoidale: in tal caso la forma d’onda della corrente è distorta dalle correnti armoniche. In questo caso l’impedenza del carico varia nel singolo periodo e il rapporto tra la corrente e la tensione non è lineare. La corrente assorbita dal carico sarà data da una combinazione di :

1.Una corrente sinusoidale denominata fondamentale, alla frequenza di 50/60 Hz

2. Armoniche, ossia correnti sinusoidali con un’ampiezza minore di quella della fondamentale, ma con frequenza che è un multiplo della fondamentale e che definisce l’ordine armonico.

Le armoniche generate dai carichi non lineari generano 3 tipi di correnti armoniche, tutte di ordine dispari ( la sinusoide è una funzione dispari ) ovvero:

1. Armoniche H7-H13 - Sequenza Positiva
2. Armoniche H5-H11 - Sequenza Negativa
3. Armoniche H3-H9 - Omopolari

Importante porre l’accento sul fatto che le correnti armoniche omopolari ( H3 e multipli dispari, scritte 3*(2k+1) con k numero intero ) , nei sistemi trifase si sommano nel conduttore di neutro e ciò è dovuto al fatto che il proprio ordine 3*(2k+1) è multiplo del numero di fasi, ossia coincidono con lo spostamento delle correnti di fase (1/3 di periodo).

Ciò permette di esprimere un’importante considerazione, ovvero che quando non ci sono armoniche la corrente nel neutro è uguale a 0; quando ci sono le armoniche , la corrente nel neutro è uguale a: I1+I2+I3=3 I H3 e per questo nei casi di impianti elettrici con neutro distribuito bisogna prestare particolare attenzione alle armoniche di questo tipo.

[ Autore : Vincenzo Ronca - Perito Industriale Spec. Elettrotecnica e Automazione ]
